浮选机是选矿厂进行浮选作业的主要设备，根据选矿厂矿物性质及其他特性需求，可设计成阶梯配置和水平配置两种。下面我们介绍水平配置和阶梯配置有什么区别，其作业中能耗的区别。

浮选机水平配置：是浮选机安装在同一个水平面上，中矿泡沫在作业间的返回通过浮选机的自吸来实现。对于中矿泡沫返回量大、泡沫黏、流动性差的浮选工艺来讲，浮选机水平配置可降低浮选作业能耗5%～10%。

浮选机阶梯配置：是浮选机不同作业间有一定高差（如阶梯状，高差4m左右），中矿泡沫在作业间的返回通过泵来实现。

浮选机不同配置时能耗比较

浮选工艺确定后，浮选机的规格和数量不变，浮选作业的功耗取决于浮选机的配置方式，不同的配置方式对浮选作业的能耗有很大的影响，根据不同的浮选工艺来确定浮选机的配置方式显得非常重要。

1、水平配置的能耗

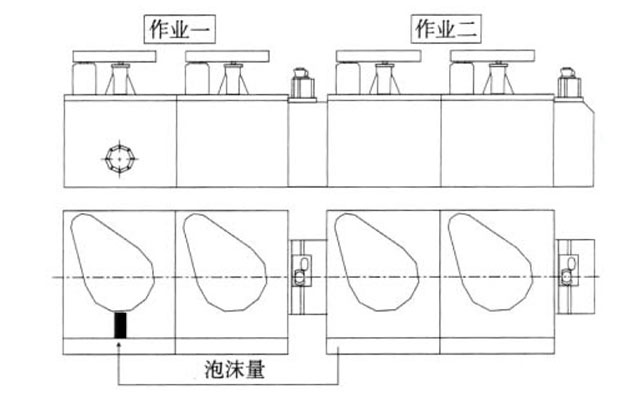

水平配置是指不同作业的浮选机安装在同一个水平面上，中矿泡沫在作业间能够通过吸浆槽浮选机的自吸来完成。如图所示：

对于整个浮选作业的能耗来说，刮板电机、中间箱和尾矿箱电机的功率与浮选机的功率相比，可以忽略不计，因此电耗较少。

2、阶梯配置的能耗

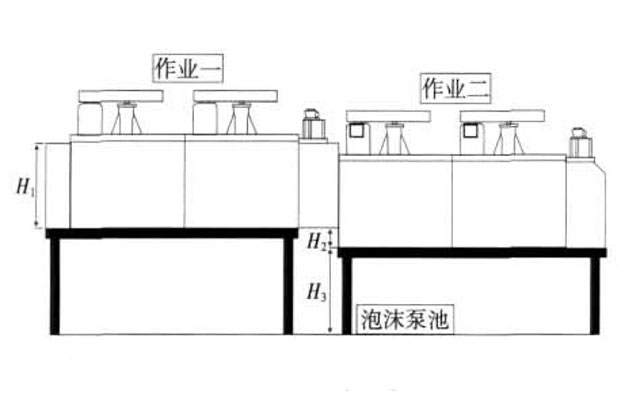

阶梯配置是指不同作业的浮选机安装不在一个水平面上，各个浮选作业间有高差，上一个作业的矿浆依靠重力自流到下一个作业，中矿泡沫靠泡沫泵返回的一种配置方式。阶梯配置时，中矿泡沫先靠重力自流到地面的泡沫泵池内，通过泡沫泵返回到上一作业的给矿箱或中间箱内。如图所示：

阶梯配置时，忽略刮板电机、中间箱和尾矿箱电机的功率。但是泵扬送的功率不能忽略，因此能耗相对较高。

整体来说，水平配置比阶梯配置节能9.93%。每度电按0.5元，全年按330天计算，一年可为企业节省电费28.3万元左右。

但对于选矿厂来说，水平配置不一定适合所有选矿厂，因此需根据选矿试验进行设计，选择适合的配置方式，以获取更多的经济效益。
