鑫海格子型球磨机生产效率高，能耗低，价格低，有节能型和常规型两种，可根据用户需求进行配置。
【处理能力】：0.17~170t/h
【进料粒度】：≤25mm
【出料粒度】：0.2～0.3mm
【产品特点】：功耗低2%、节能30%、生产率高15%
【应用环境】：适于各种金属、黑色金属和非金属矿物磨矿，在选矿厂中，多适于一段磨矿作业或粗磨作业，与螺旋分级构成闭路。
鑫海格子球磨机底部配有液压顶起装置（替换了常规的千斤顶）。使其操作更简单、便捷的同时，提高了球磨机升降的稳定度，且能够保持在同一水平线上，降低了球磨机的故障率。
1、球磨机传动装置配有带慢速传动系装置，使球磨机在瞬间启动和停车时降低冲击力，降低能耗。
2、球磨机进料处端盖采用ZG310-570铸钢整体铸造加工制作；螺栓处密封采用聚氨酯密封垫密封，改善了漏浆问题；进料端衬板采用-ZGVn13铸造材质生产，能有效延长端盖寿命。
3、大小齿轮采用的是鑫海创新的喷雾润滑系统，当形成油膜时，处于液体摩擦区，摩擦力变小，能大大降低摩擦力，达到节能的效果。

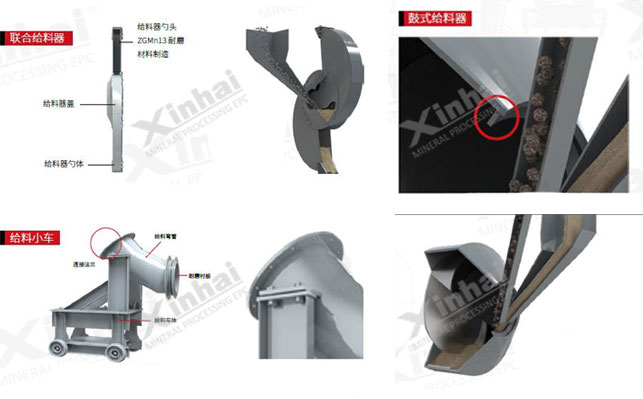

4、有三种给料装置可供选择，分别是鼓型给料器、联合给料器和给料小车。其中鼓式给料器适合与单螺旋分级机或旋流器配合使用；联合给料器适合跟双螺旋分级机配套使用；给料小车可以在轨道上前后移动，只适合32米以上的大型球磨机。
5、可根据需求定制成滚动轴承和滑动轴承两种；根据球磨机处理量的大小，配置成整体机架装置或分机装置；可根据用户需求配置国际配件，如电机、减速机、轴承等。

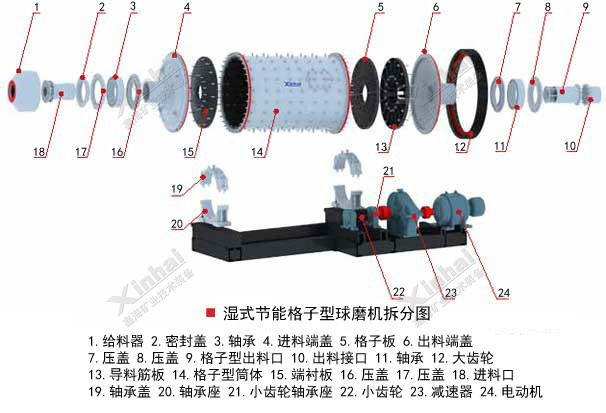

格子型球磨机的主要组成部分（节能型格子球磨机相同）由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。

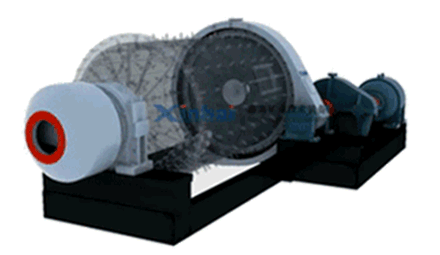

格子型球磨机工作原理是筒体旋转带动钢球和物料做抛物作业，过程中实现冲击、研磨、粉碎作业。排矿时，因排矿端中空轴处装有特殊格子板，板上开有倒梯形孔隙，磨矿过程中达到粒度要求的矿粒随着矿浆会通过格子板上空隙进入扇形室内，扇形室在随着这端盖旋转的过程中矿浆沿着扇形室壁流入中空轴颈，通过中空轴颈排出球磨机完成磨矿。
| 型号 | 筒体直径 (mm) | 筒体长度 (mm) | 电机 型号 | 电机功率 (kW) | 长 (mm) | 宽 (mm) | 高 (mm) | 处理能力(t/h) | 有效容积(m3) | 装球量(t) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MQGg 1212 | 1200 | 1200 | Y200L2-6 | 22 | 3512 | 2076 | 1620 | 0.17 ~4.1 | 1.14 | 2.4 | 9610 |
| MQGg 1224 | 1200 | 2400 | Y280M-8 | 45 | 5745 | 2352 | 1778 | 0.26 ~6.15 | 2.4 | 4.6 | 12692 |
| MQGg 1240 | 1200 | 4000 | JR117-8 | 80 | 7990 | 2210 | 2262 | 0.34~8.3 | 3.8 | 7.8 | 15932 |
| MQGg 1515 | 1500 | 1500 | Y280M-8 | 45 | 5740 | 3075 | 2280 | 1.4~4.5 | 2.2 | 5 | 17125 |
| MQGg 1530 | 1500 | 3000 | JR117-8 | 80 | 7253 | 3070 | 2280 | 2.8 ~9 | 5 | 10 | 21425 |
| MQGg 1536 | 1500 | 3600 | JR126-8 | 110 | 8595 | 3185 | 2280 | 3~11 | 5.4 | 11.4 | 24213 |
| MQGg 1545 | 1500 | 4500 | JR127-8 | 130 | 9680 | 3254 | 2370 | 3.5~12.5 | 7 | 12 | 27346 |
| MQGg 1830 | 1800 | 3000 | JR136-8 | 180 | 8250 | 3620 | 2785 | 4.5 ~27 | 6.65 | 14 | 31850 |
| MQGg 1836 | 1800 | 3600 | JR136-8 | 180 | 8866 | 3683 | 2785 | 4.5 ~29 | 8.2 | 13.8 | 35467 |
| MQGg 1845 | 1800 | 4520 | JR137-8 | 210 | 9808 | 3683 | 2785 | 5~35 | 10.2 | 19 | 38909 |
| MQGg 1856 | 1800 | 5620 | JR137-8 | 210 | 10909 | 3683 | 2785 | 6~40 | 12.2 | 22 | 41681 |
| MQGg 1870 | 1800 | 7020 | JR138-8 | 245 | 12404 | 3783 | 2735 | 7~50 | 15 | 31.5 | 45166 |
| MQGg 2122 | 2100 | 2200 | JR128-8 | 155 | 7135 | 4137.7 | 3083 | 5~29 | 6.6 | 20 | 38340 |
| MQGg 2130 | 2100 | 3000 | JR136-8 | 180 | 8220 | 4220 | 3083 | 6.5 ~36 | 9 | 27 | 43100 |
| MQGg 2136 | 2100 | 3600 | JR137-8 | 210 | 9154.5 | 4320 | 3433 | 7.5 ~42 | 10.8 | 23.5 | 45833 |
| MQGg 2140 | 2100 | 4000 | JR137-8 | 210 | 9654 | 4320 | 3083 | 7.5 ~45 | 12.8 | 22.5 | 47262.4 |
| MQGg 2145 | 2100 | 4500 | JR137-6 | 280 | 10350 | 4253 | 3125 | 10 ~50 | 13.5 | 23.6 | 52648 |
| MQGg 2230 | 2200 | 3000 | JR137-8 | 210 | 8220 | 3864 | 3183 | 7.5 ~45 | 9.8 | 20.6 | 44600 |
| MQGg 2430 | 2400 | 3000 | JR138-8 | 280 | 9023.5 | 4836.4 | 3490 | 7.2 ~92 | 11.5 | 22.5 | 59544.5 |
| MQGg 2436 | 2400 | 3600 | JR138-8 | 320 | 9604.5 | 4836.4 | 3490 | 8 ~100 | 13.8 | 25.5 | 63932.5 |
| MQGg 2442 | 2400 | 4200 | JR138-8 | 320 | 10204.5 | 4836.4 | 3490 | 8 ~110 | 16 | 30 | 67370 |
| MQGg 2721 | 2700 | 2100 | JR138-8 | 245 | 8300 | 4786.4 | 3495 | 7.2 ~84 | 10.7 | 23 | 66743 |
| MQGg 2727 | 2700 | 2700 | JR137-6 | 280 | 8901 | 4786.4 | 3490 | 7 ~110 | 13.8 | 29 | 71030 |
| MQGg 2730 | 2700 | 3000 | JR1410-8 | 320 | 9610 | 5000 | 3495 | 8 ~115 | 15.3 | 32 | 83909.2 |
| MQGg 2732 | 2700 | 3200 | JR1410-8 | 320 | 10724 | 5000 | 3620 | 8 ~120 | 15.7 | 32 | 88073 |
| MQGg 2736 | 2700 | 3600 | JR158-8 | 380 | 10409 | 5150 | 3620 | 12~145 | 17.7 | 37 | 95300 |
| MQGg 2740 | 2700 | 4000 | JR158-8 | 380 | 10609 | 5150 | 3620 | 12.5 ~152 | 19 | 42 | 98454 |
| MQGg 2745 | 2700 | 4500 | JR1510-8 | 450 | 11534 | 5200 | 3670 | 13~160 | 22 | 40 | 100016 |
| MQGg 2747 | 2700 | 4700 | JR1510-8 | 475 | 11779 | 5571 | 4175 | 13~170 | 23 | 45 | 101645 |
| MQGg 2760 | 2700 | 6000 | JR1512-8 | 630 | 13299 | 5540.6 | 5140 | 15~200 | 30 | 60 | 119546 |
| MQGg 2836 | 2800 | 3600 | JR1510-8 | 400 | 10964 | 5350 | 3670 | 13~160 | 19.7 | 41 | 106350 |
| MQGg 3231 | 3200 | 3100 | TDMK630-36 | 630 | 12750 | 6750 | 5150 | 14~180 | 22.5 | 45 | 115430 |
| MQGg 3245 | 3200 | 4500 | TDMK800-36 | 800 | 13896 | 7200 | 5152.5 | 95~110 | 32.8 | 65 | 147588 |
| MQGg 3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 18280 | 7700 | 5496 | 115~170 | 41.5 | 76 | 195727 |
