分级机_螺旋分级机_分级机设备

高堰式螺旋分级机的处理能力范围是10～1785t/d，一般适用于粗粒分级；沉没式螺旋分级机的处理量范围是50～1410t/d，主要适用于溢流粒度为0.15～0.07mm的细粒矿石分级。

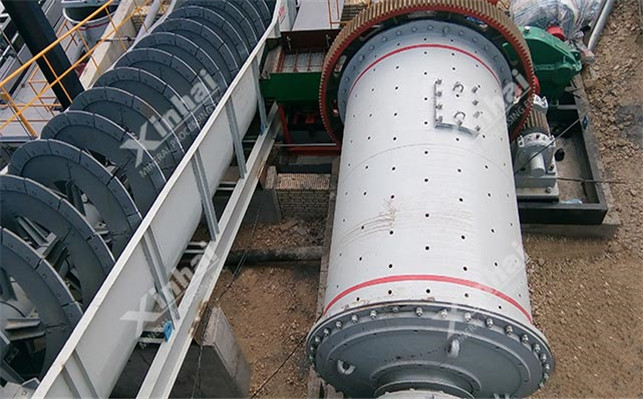

每吨矿石一般可节电1～1.5度；

避免了大勺头的频繁检修；

减缓了对球磨机大、小齿轮的不均衡冲击。

螺旋分级机设备的结构组成一般由：水槽、螺旋、底支撑座、排矿阀、齿轮罩、升降机构等组成。

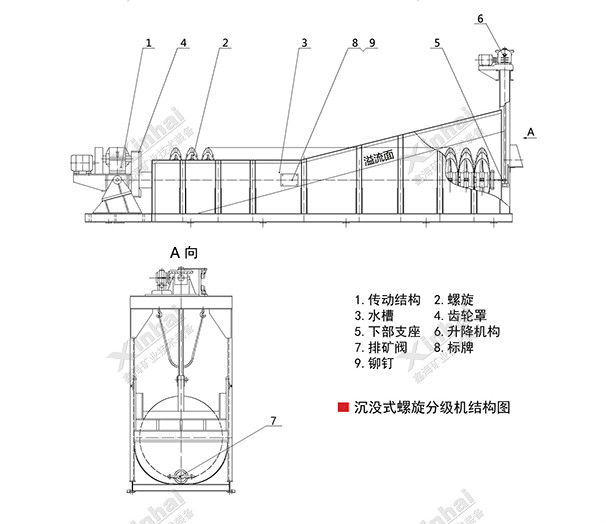

鑫海螺旋分级机结构图

高堰式螺旋分级机工作原理：采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下面是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使细颗粒悬浮到上面，流到溢流堰处溢出。粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心，低于溢流端螺旋上缘。

沉没式螺旋分级机工作原理：是借助于固体粒大小及比重的不同，其在液体中的沉降速度也不同，因此，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底，由螺旋推向上部排出，来进行机械分级的一种分级设备。

类型	型号	螺旋转速 (r/min)	按返砂处理能力 (t/d)	按溢流处理能力 (t/d)	螺旋直径 (mm)	螺旋长度(mm)	水槽坡度	传动电机型号	传动电机功率(kW)	提升电机型号	提升电机功率(kW)	重量(kg)
高堰式单螺旋	FLG-300	7.7	30 ~80	10 ~30	φ300	3900	14 ~18	Y100L1-4	2.2	手动	—	668
	FLG-500	8	145~260	21 ~75	φ500	4390		Y112M-6	2.2			1600
	FLG-750	7.8	100~445	31~165	φ750	5500		Y132S-6	3			2716
	FLG-1000	6.7	473~1026	85	φ1000	6556		Y132M2-6	5.5			4000
	FLG-1200	5,6,7	1145~1600	150	φ1200	6500		Y132M2-6	5.5	Y90L-4	1.5	7943
	FLG-1500	2.5,4,6	1140~2730	235	φ1500	8265		Y160M-6	7.5	Y100L1-4	2.2	11827
	FLG-2000	3.6,5.5	3240~5940	400	φ2000	8700		Y160L-6/4	11,15	Y100L2-4	3	20814
	FLG-2400	3.6	6800	580	φ2400	9130		Y200L2-6	22	Y112M-4	4	24194
	FLG-3000	3.2	11625	890	φ3000	12500		Y200L-4	30	Y112M-4	4	42188
高堰式双螺旋	2FLG-1200	5,6,7	2290~3200	310	φ1200	6500		Y132M2-6	5.5X2	Y90L1-4	1.5X2	15840
	2FLG-1500	2.5,4,6	2240~5360	460	φ1500	8230		Y160M-6	7.5X2	Y100L1-4	2.2X2	22903
	2FLG-2000	3.6,5.5	6400~10800	750	φ2000	8400		Y160L-4	15X2	Y100L2-4	3.0X2	34621
	2FLG-2400	3.63	13600	1160	φ2400	9130		Y200L2-6	22X2	Y112M-4	4X2	42460
	2FLG-3000	3.2	23300	1785	φ3000	12500		Y200L-4	30X2	Y112M-4	4.0X2	73030
