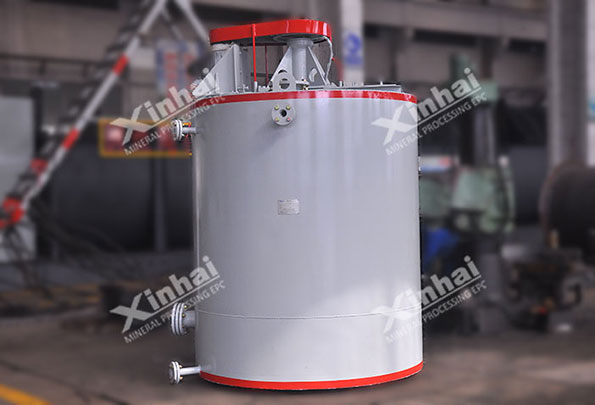

鑫海双叶轮浸出搅拌槽搅拌均匀，使用寿命长，采用多点给气，充气均匀。
【处理能力】：6-395m³
【有效容积】：7.07~480m3（可根据需求定制）
【适用范围】：适于比重小、粘度低、沉降速度慢、矿石粒度在-200目占90%以上，矿浆浓度小于45%的黄金浸出、吸附及其它混合作业中。
鑫海矿装生产的浸出搅拌槽，其叶轮均衬有耐磨橡胶，延长了叶轮的寿命，提高了搅拌槽的使用率，另外，其紧凑的结构设计，降低了维修难度，提高了维修速度。
矿流运动平稳，矿浆混合均匀，动力消耗少；
空气经传动中空轴进入槽内，经叶片搅动，空气分散均匀；
中空轴通气至底端，空气经其进入槽内，分散均匀，气泡小；
搅拌槽叶轮直径大，转速低，搅拌功耗小，可减少炭的磨损；
搅拌强度适中，槽内矿浆浓度、细度分布一致，可提高氰化的浸出率和炭的吸附率；

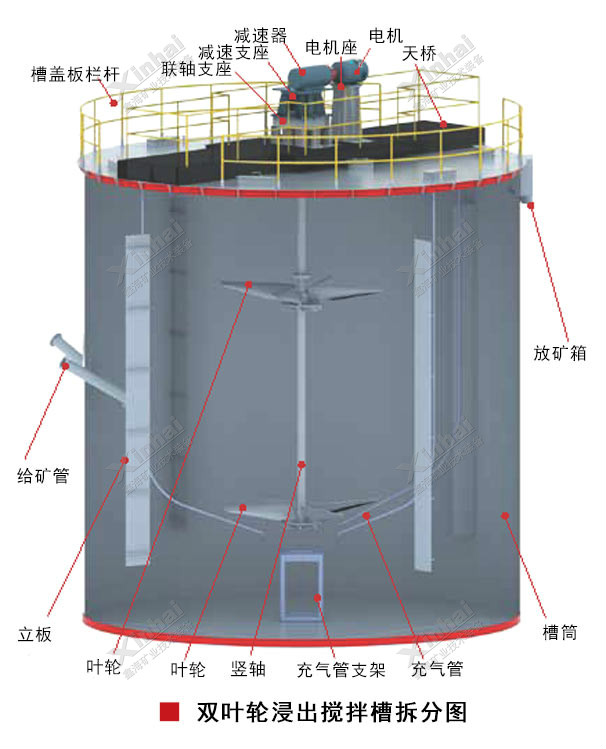

进出搅拌槽的结构构成主要有：筒体、放矿箱、给矿管、叶轮、竖轴、充气管、减速机、电机、槽盖板、槽盖板栏杆、联轴支座等部分组成。
浸出搅拌槽的矿浆是在双叶轮的拖动与搅拌作用下，在中心由上至下流动，经周边的阻尼板进行扩散，在轴的下端给入空气，与矿浆进行混合并向上循环，形成均匀的悬浮混合液。

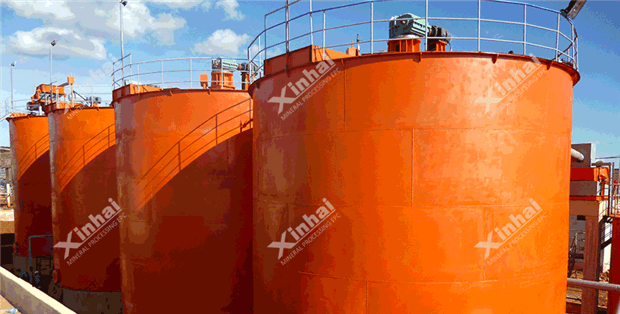

陕西某金矿厂于2010年建成日处理量为200t/d的选矿厂，采用直接氰化--锌粉置换工艺。由于原先安装的双叶轮搅拌槽搅拌桨叶片稍小，转速较低，矿浆搅拌不均，不利于金的浸出。后来联系到鑫海矿装承揽氰化流程。鑫海改造设备采用稍大的搅拌桨叶，在中空轴底部装有防倒吸装置。由于中心通风良好和氰化钠搅拌均匀，实现了金的浸出率由94.28%提高到97.14%的重大突破。
| 型号 | 槽体规格 (直径X高度)(mm) | 有效容积 (m3) | 叶轮转速 (r/min) | 叶轮直径 (mm) | 电动机 型号 | 电动机功率 (kW) | 减速器型号 | 槽体重量 (kg) | 总重 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| SJ2.0X2.5 | 2000X2500 | 7.07 | 52 | 909 | Y100L1-4 | 2.2 | XLD2.2-4-29 | 1609 | 2144 |
| SJ2.5X2.5 | 2500X2500 | 10.8 | 43 | 935 | Y112M-4 | 4 | XLD4-5-35 | 2159 | 2729 |
| SJ2.5X3.15 | 2500X3150 | 13.92 | 52 | 935 | Y100L1-4 | 2.2 | XLD2.2-4-29 | 2398 | 3095 |
| SJ3.0X3.0 | 3000 X3000 | 19 | 43 | 1130 | Y112M-4 | 4 | XLD4-5-35 | 3480 | 4583 |
| SJ3X3.15 | 3000X3150 | 20 | 3480 | 4160.6 | |||||
| SJ3X3.5 | 3000X3500 | 22.97 | 3211 | 4334.6 | |||||
| SJ3.15X3.55 | 3150X3550 | 25.73 | 1260 | 3433.5 | 4322.8 | ||||
| SJ3.5X3.5 | 3500X3500 | 31.3 | 52 | 1310 | Y132S-4 | 5.5 | XLD5.5-5-29 | 3480 | 5025 |
| SJ3.5X4 | 3500X4000 | 35.6 | 4230 | 5429 | |||||
| SJ3.55X4.0 | 3550X4000 | 36.8 | 43 | Y112M-4 | 4 | XLD4-5-35 | 4260 | 5025 | |
| SJ3.7X4.2 | 3700X4200 | 42 | 42 | XLD4-5-43 | 5266 | 6153 | |||
| SJ4.0X4.5 | 4000 X4500 | 52.78 | 35 | 1750 | Y132M-4 | 7.5 | XLD7.5-7-43 | 6397 | 7569 |
| SJ4.0X6 | 4000 X6000 | 71 | 33 | 1750 | Y160M-4 | 11 | GRF137-Y11- 4P-44.65-M4 | 7681 | 9200 |
| SJ4.5X5.0 | 4500 X5000 | 74.75 | 35 | 1750 | Y132M-4 | 7.5 | XLD7.5-7-43 | 8614 | 10864 |
| SJ5.0X5.6 | 5000X5600 | 104.5 | 31 | 2046 | Y160M-4 | 11 | XLD11-8-47 | 8740 | 14291 |
| SJ5.5X6.0 | 5500 X6000 | 135.42 | 2100 | 12467 | 18745 | ||||
| SJ6.5X7.0 | 6500 X7000 | 215 | 21 | 2400 | Y180L-4 | 22 | GRF147-Y22- 4P-70.87 | 17890 | 25978 |
| SJ7.0X7.5 | 7000 X7500 | 269 | 2400 | Y200L2-6 | 22 | XLD22-10-47 | 20505 | 29030 | |
| SJ7.5X8.0 | 7500 X8000 | 331 | 23 | 2900 | Y200L2-6 | 22 | BLD7-43-22L | 22552 | 32796 |
| SJ8.0X8.5 | 8000X8500 | 402 | 18.5 | 3200 | Y250M-8 | 30 | TPS315-3F | 30559.5 | 42467.3 |
| SJ8.5X9.0 | 8500X9000 | 480 | 18.5 | 3300 | Y250M-8 | 30 | TPS315-3F | 34130 | 46623 |
