XJM-KS浮选机是浮选设备的一种，是在XJM浮选机基础上进行大型化升级的新产品，该浮选机单槽容积可达60m³，充气速率可达0.85 m³／ (m2·min)，充气均匀度可达91%，搅拌机构装机功率可达110 kW。下面我们一起来了解这款新型浮选机设备。
XJM—KS型浮选机主要由矿化器、驱动装置、搅拌机构、槽体、尾矿箱、假底稳流板、刮泡机构、走台等组成，其常规配置是4个槽体。
矿化器由压力室、混合室、喷射器、药剂雾化器、压力表等组成，其中压力室和混合室由螺栓相连接。工作过程中，矿浆以0.08-0.15 MPa的压力给到矿化器的压力室，在均匀分布的矿化喷嘴喷出形成射流产生“文丘里管” 效应，在喷嘴附近形成一定的真空度，将药剂和空气从吸人管吸入，并在吸人管中雾化，然后随同高速矿浆一同进人喉管；在喉管内，空气、雾化药剂和矿浆通过矿浆流的相互撞击来传递能量并混合，在混合过程中产生大量紊态涡流，强涡流使空气、雾化药剂和矿浆充分混合，从而实现精煤颗粒的预矿化，之后预矿化矿浆直接由人料管进入浮选机分选。
浮选机驱动装置主要由电机、小皮带轮、调整螺栓、电机座、皮带轮罩、大皮带轮、三角皮带等组成。考虑到使用、运输、现场安装检修的方便，电机安装形式选用V1 ，电机座采用具有调节皮带松紧功能的结构。

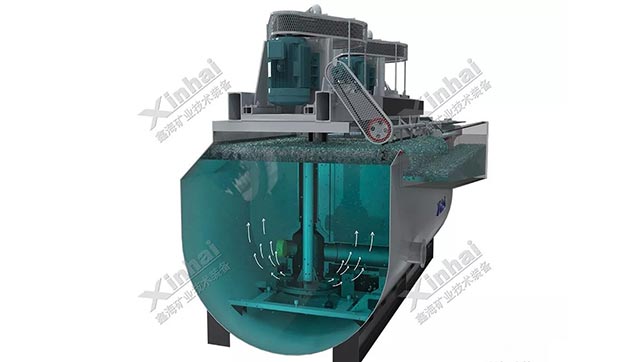

XJM—KS型浮选机槽体为圆形，由Q235钢板弯制，采用内置式精矿溜槽。其槽体主要由简体、小溜槽、大溜槽、放矿口、减速机座板、精矿出料口等组成。该浮选机在槽体中间增设两个溜槽，呈“一” 字形分布，省去了方形浮选机两侧的溜槽，溜槽两侧增设刮泡机构，共用中间的溜槽，并在槽体筒壁上增设精矿出口法兰，现场只需用管道将精矿出口和精矿池连接即可。

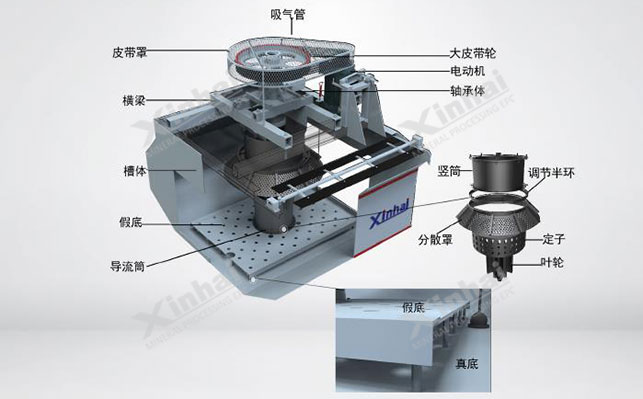

搅拌机构由皮带轮、搅拌轴承座、吸气管、套管架体、轴、上调节环、钟形罩、叶轮、定子、定子盖板、特殊螺母等组成。搅拌机构的核心部件是叶轮、定子组。XJM-KS型浮选机采用分体式叶轮定子结构，可为浮选机的制作、运输、安装及检修带来很大的方便。

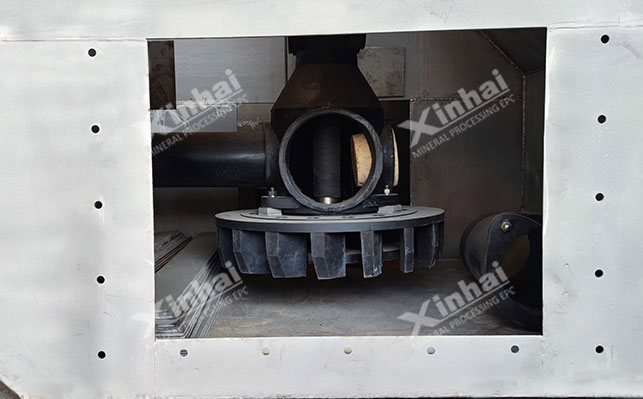

其浮选机叶轮为伞形结构，分上、下两层叶片，并通过和有导流功能的特殊螺母组合安装，将叶轮腔体分成吸气室和吸浆室；定子盖板也呈伞形结构，伞形面上设有20个矿浆循环孔，叶轮与定子盖板的轴向间隙为10±2 mm，可通过增减轴承座与套管架体之间的垫片来调整间隙；定子周边设有均匀分布的与径向成60°角的20块导向叶片，起到均匀导流和稳流作用，叶轮与定子的径向间隙也为10±2 mm。
此外，叶轮上调节环是由两个半环构成，便于安装和调换，它的作用是调节叶轮上腔体的循环量和充气量；钟形罩呈“喇叭口” 状，作用是将空气导入叶轮上腔体的负压区；吸气管安装在套管架体上，起吸人空气的作用，调节风片用于调节吸气量；加药管安装在套管架体上，并和吸气管左右分布，用于点式加药。

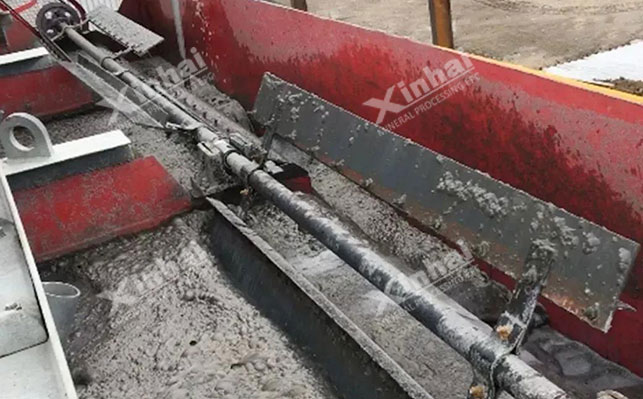

刮泡机构用于刮取精矿泡沫，在槽体上部内置溜槽两侧对称安装。刮泡机构由减速机、联轴器、刮板、十字卡板、刮泡轴、轴承座等组成。刮板由减速机驱动，靠卡板与轴连接，两套刮泡机构转向相反，同时将精煤泡沫刮人内置溜槽。XJM-KS型浮选机刮泡轴未设轴间联轴器，结构紧凑，运转可靠，不存在传统浮选机刮泡轴同心度不好的问题。
假底稳流装板的结构组成为：在距槽底上面一定高处安装一假底钢板，假底钢板四周与槽壁有一定距离。在假底上焊有20块具一定弯曲弧度的导流板，并与定子的20块导向叶片相对应，起到延长导流距离的作用；在导向板对应叶轮出料高度增焊耐磨板；为了防止导向板根部焊接点长时间冲刷而失去导流功能，增加3道闭环加强筋。
此外，还设有锥形吸浆管，布置在假底钢板中心和叶轮下吸口大小相配套，用来吸入假底下面的矿浆，能减弱矿浆在真底正中形成的“漩涡”效应。
上述则是XJM—KS型浮选机的介绍，并介绍了其结构部件和部件特点等，在实际选厂中，可选择的浮选机种类有很多，具体选择哪一种类型，哪种型号，需根据选矿厂的实际处理量及处理需求决定，建议先进行选矿试验，根据试验结果定制适合的浮选机类型及型号，更为合理。
